Estándar NMX-ES-004-NORMEX-2010

Energía solar - Evaluación térmica de sistemas solares para calentamiento de agua – Método de prueba.

  • Inciso 7 Método de prueba.
  • Apéndice normativo 4, Inciso 1 Prueba hidrostática.
  • Apéndice normativo 4, Inciso 2 Ensayo choque térmico externo.
  • Apéndice normativo 4, Inciso 3 Ensayo choque térmico interno.
  • Apéndice normativo 4, Inciso 4 Ensayo de resistencia al impacto.

Métodos de Prueba
NMX-ES-004-NORMEX-2010

NMX-ES-004-NORMEX-2010. Energía Solar – Evaluación Térmica de Sistemas Solares para Calentamiento de Agua – Métodos de Prueba.

Objetivo

La Norma Mexicana establece el método de prueba para evaluar y comparar el comportamiento térmico de sistemas domésticos de calentamiento de agua solares por medio una aproximación tipo caja negra y 4 pruebas de integridad del sistema.

Campo de Aplicación

Sistemas de calentamiento de agua solares, principalmente para uso doméstico hasta una capacidad máxima de 500 Lts y una temperatura máxima de 90°C, que funcionen mediante circulación natural o termosifónicos o de circulación forzada a partir de una o más de las tecnologías siguientes:

  • Colectores solares planos
  • Autocontenidos
  • Colectores de tubos evacuados con y sin tubos de calor y con y sin superficies reflejantes
  • Colectores con concentradores tipo parabólico compuesto (CPC)
Vigencia

12 de abril de 2010 con revisión o actualización cada 5 años.

La Norma Mexicana fue elaborada por el Subcomité de Evaluación Energética del Comité Técnico de Normalización Nacional para la Energía Solar (NESO-13) coordinado por la Sociedad Mexicana de Normalización y Certificación SC (NORMEX) con base en el Artículo 51 de la Ley Federal de Metrología y Normalización. Las entidades, dependencias y organismos que participaron en la elaboración de la Norma Mexicana fueron:

Universidades

  • CIE-UNAM Centro de Investigación de Energía
  • CONCYTEG – Concejo de Ciencia y Tecnología de Guanajuato
  • IG-UNAM Instituto de Geofísica
  • FI-UNAM Facultad de Ingeniería
  • IIC-Universidad de Guanajuato
  • IPN-ESIME Instituto Politécnico Nacional. Escuela Superior de Ingeniería y Eléctrica
Dependencias y Entidades
  • Secretaría de Economía / Dirección General de Normas
  • CONUEE – Comisión Nacional para el Uso Eficiente de la Energía
  • FONINV – Fondo Mixto de Fomento a la Investigación Científica y Tecnológica CONACYT Gobierno del Estado de Guanajuato
Organismos
  • NORMEX – Sociedad Mexicana de Normalización y Certificación SC
  • CENDI – Centro Nacional para el Desarrollo del Acero Inoxidable
Asociaciones
  • ANES – Asociación Nacional de Energía Solar AC
  • PROCOBRE – Centro de Promoción del Cobre AC
Consultores
  • ENTE – Energía Tecnología y Educación SC
  • Banuet Consultores
Empresas
  • CALOREX – Calentadores de América SA de CV
  • Funcosa SA de CV
  • Heliocol de México SA de CV
  • IUSA SA de CV
  • Modulo Solar SA de CV
  • Tanques Menher SA de CV
  • USOL SA de CV
  • Instalaciones Técnicas Especializadas SA

Alcance para la elegibilidad de las muestras de prueba
NMX-ES-004-NORMEX-2010

Especificaciones Cumplimiento
Presión hidráulica de operación (kg/cm2) ≥ 1.0
Tipo de Colector Solar Plano / autocontenido / tubos evacuados con o sin tubos de calor o superficies reflejantes / concentrados parabólico compuesto.
No aplica con sistema de seguimiento o con más de 1 tanque de almacenamiento
Tipo de circulación del agua Termosifónico / Forzada
Capacidad de almacenamiento
Min o Max (L)		 ≤ 500
Temperatura de salida del agua
Min o Max (°C)		 ≤ 90
Tamaño de muestra para pruebas 2 sistemas de calentamiento solar de agua (1 para envío al laboratorio y 1 para resguardo del fabricante como testigo)

Método de prueba NMX-ES-001-NORMEX-2005
Choque Térmico Externo Duración: 10 min x 2 veces (sin agua)
Irradiancia Min: 850 W/m2
Temp Amb Min: 15 °C
Flujo rocío Min: 40 ml/s-m2
Temp Agua Max: 25 °C
Choque Térmico Interno Duración: 10 min x 2 veces (sin agua)
Irradiancia Min: 850 W/m2
Temp Amb Min: 15 °C
Flujo de agua: 250 ml/s-m2
Temp Agua Max: 25 °C
Rendimiento Térmico Duración: 4 dís x 3 ciclos (con agua)
Temp Diurna Min: 15 °C
Temp Nocturna Min: 5 °C
Irradiancia (H) Min: 17 MJ/m2
Vel del viento prom diurna Max: 3 m/s
Vel del viento prom nocturna Max: 3 m/s
Los resultados mínimos para aprobar la prueba no aplican únicamente se respetan en la etiqueta los resultados en la etiqueta los resultados promedio de los dís 2 (clima frío), 3 (clima templado) y 4 (clima cálido)
Presión Hidrostática Duración: 12 hrs (con agua)
Temp del agua: 22 ± 2 °C
Presión prueba Min: 1.5 kg/cm2 (1.5 veces la presión de operación)
Impacto(sobre colector) Duración: 1 hr
Impactos: 10 a 1 m y 2 m de altura
Peso bola acero: 150 ± 10 g
Capacidad del termotanque Volumen Max: 500 L

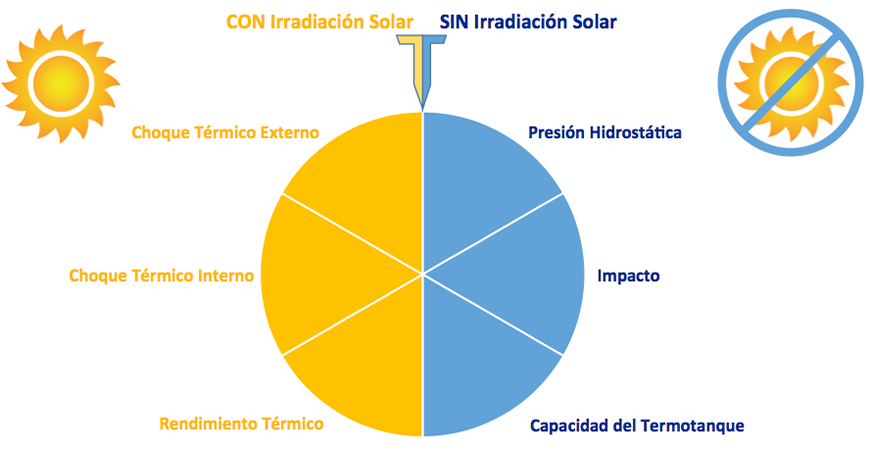

Método de prueba NMX-ES-004-NORMEX-2010
Entrega de Informe en 3 semanas
1. Choque Térmico Externo 1 día
2. Choque Térmico Interno 1 día
3. Rendimiento Térmico 12 días
4. Resistencia a la Presión Hidrostática 1 día
5. Resistencia al Impacto 1 día
6. Capacidad del Termotanque 1 día
