Estándar NMX-ES-001-NORMEX-2005

Energía solar - Rendimiento térmico y funcionamiento de colectores solares para calentamiento de agua.

  • Inciso 9.1 Secuencia de pruebas.
  • Inciso 9.2 Inspección a la recepción del sistema solar.
  • Inciso 9.3 Prueba de presión estática previa a la prueba de exposición de treinta días.
  • Inciso 9.4 Prueba de exposición a la radiación solar del colector solar durante treinta días.
  • Inciso 9.5 Prueba de presión estática posterior a la prueba de exposición de treinta días.
  • Inciso 9.6 Pruebas para la determinación de la constante de tiempo, el rendimiento térmico y el factor modificador por efectos del ángulo de incidencia de la radiación solar directa sobe el colector solar.
  • Inciso 9.7 Desarmado e inspección final.

Métodos de Prueba
NMX-ES-001-NORMEX-2005

NMX-ES-001-NORMEX-2005. Energía Solar – Rendimiento Térmico y Funcionalidad de Colectores Solares para Calentamiento de Agua – Métodos de Prueba y Etiquetado.


Objetivo

La Norma Mexicana es elaborada para disminuir el consumo de combustibles fósiles y su consecuente emisión de contaminantes, utilizando la radiación solar como fuente alterna de energía primaria, para calentamiento de agua de uso sanitario.


Campo de Aplicación

Colectores Solares que proporcionen únicamente agua caliente en fase líquida. Se distinguen 4 tipos de colectores solares de forma enunciativa más no limitativa:

  • Metálico cubierto
  • Metálico descubierto
  • De plástico cubierto
  • De plástico descubierto

Vigencia

14 de octubre de 2005 con revisión o actualización cada 5 años.

La elaboración de la Norma Mexicana estuvo bajo la jurisdicción del Comité Técnico de Normalización Nacional para la Energía Solar (NESO-13) y la Sociedad Mexicana de Normalización y Certificación SC (NORMEX) con base en el Artículo 51 de la Ley Federal de Metrología y Normalización. Las entidades, dependencias y organismos que participaron en la elaboración de la Norma Mexicana fueron:

Universidades

  • IIC-Universidad de Guanajuato
  • CONCYTEG – Concejo de Ciencia y Tecnología de Guanajuato
  • CIE-UNAM Centro de Investigación de Energía
  • IG-UNAM Instituto de Geofísica
  • PUE-UNAM Programa Universitario de Energía
  • IPN-ESIME Instituto Politécnico Nacional. Escuela Superior de Ingeniería y Eléctrica
  • UAEM – Universidad Autónoma del Estado de México

Dependencias y Entidades

  • Secretaría de Economía / Dirección General de Normas
  • Secretaría de Energía
  • CONAE – Comisión Nacional de Ahorro de Energía
  • H. Municipio de Cuautitlán

Organismos

  • NORMEX – Sociedad Mexicana de Normalización y Certificación SC
  • ANES – Asociación Nacional de Energía Solar AC
  • CANACINTRA – Cámara Nacional de la Industria de la Transformación

Empresas

  • IMPERMA
  • Instalaciones Técnicas Especializadas SA
  • USOL SA de CV
  • Grupo Ovonics
  • Heliocol de México SA de CV

Alcance para la elegibilidad de las muestras de prueba
NMX-ES-001-NORMEX-2005

Especificaciones Cumplimiento
Presión hidráulica de operación (kg/cm2) ≥ 2.7 metálicos con cubierta / ≥ 1.0 todos los plásticos / ≤ 1.0 todos metálicos y plásticos
Tipo de Colector Solar Metálico cubierto o descubierto / plástico cubierto o descubierto.
Ambos tipos de material sin limitación tecnológica
Tipo de circulación del agua N/A
Capacidad de almacenamiento
Min o Max (L)		 N/A
Temperatura de salida del agua
Min o Max (°C)		 N/A
Tamaño de muestra para pruebas 3 colectores solares (1 para envío al laboratorio y 2 para resguardo del fabricante como testigos)

Método de prueba NMX-ES-001-NORMEX-2005
Exposición Duración: 30 días no consecutivos (sin agua)
Irradiancia Min: 700 W/m2
Irradiación Min: 29 MJ/m2
Temp Amb Min: 20 °C
Choque Térmico Externo Duración: 5 min x 3 veces (sin agua)
Irradiancia Min: 800 W/m2
Flujo rocío Min: 20 ml/s-m2
Temp Agua: 24 ± 1 °C
Choque Térmico Interno Duración: 5 min x 1 vez (sin agua)
Irradiancia Min: 800 W/m2
Flujo de agua: 17 ml/s-m2
Temp Agua: 24 ± 5 °C
Rendimiento Térmico Duración: 1 día (sin agua)
Temp Diurna Max: 30 °C
Irradiancia Min: 800 W/m2
Temp Amb Max: 30 °C
Vel prom del viento: 2.5 m/s
Flujo de agua: 20 ml/s-m2 para colector metálico con cubierta
Flujo de agua: 60 ml/s-m2 para colector plástico con o sin cubierta
(Por medio de circulación de agua se determina la energía térmica útil que se entrega respecto a la energía que se recibe por irradiación solar)

Determinación de la constante de tiempo
Duración: 1 hr (con agua)
Temp entrada del agua: ambiente ± 1 °C
Irradiancia Min: 800 W/m2
Temp final del agua: ≤ 30% diferencia entre temp de salida y entrada

Estimación del factor modificador para efectos del ángulo de incidencia solar sobre el colector
Angulo de incidencia: ± 2% del valor de incidencia normal
Orientación del colector: ≤ 2.5 grados del ángulo de incidencia
Presión Hidrostática Duración: 15 min (con agua)
Presión prueba Min: 4 kg/cm2 para colectores metálicos con cubierta
Presión prueba Min: 1.5 kg/cm2 para colectores plásticos
Presión prueba Max: 1.5 kg/cm2 para colectores metálicos y plásticos con y sin cubierta
La presión de prueba es 1.5 veces la presión de operación

Método de prueba NMX-ES-001-NORMEX-2005
Entrega de Informe en 6 semanas

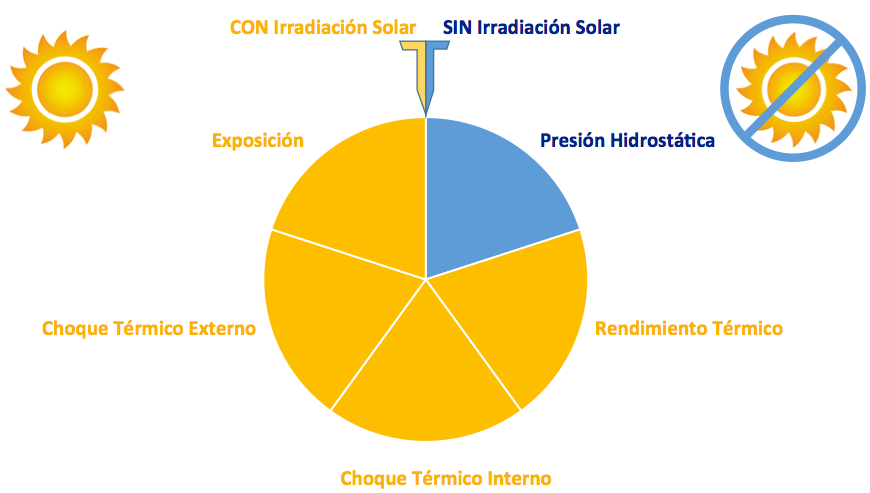

1. Exposición Duración: 30 días
2. Choque Térmico Externo 1 día
3. Choque Térmico Interno 1 día
4. Rendimiento Térmico 1 día
5. Resistencia a la Presión Hidrostática 2 días
